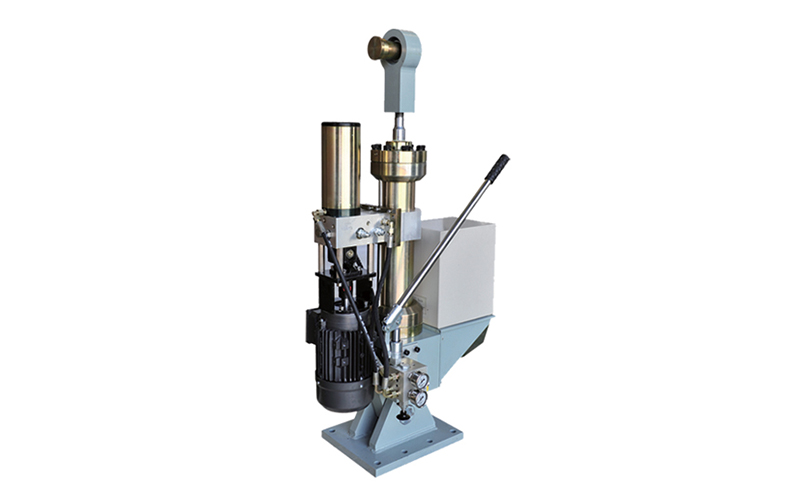

T系列是具有和D系列相同功能，可以應用于完全相同場合的一種新型系列產品。采用D系列時，執行機構需要通過機械傳動將油缸推力轉化為執行機構曲柄的轉動，再通過連桿帶動用戶端曲柄工作；而T系列產品，油缸推力直接通過連桿帶動用戶端曲柄。相比之下，T系列結構簡單，傳動減少，不僅顯著提高機械效率而且降低成本，是國外普遍采用的一種安裝連接方式，是D系列的替代產品，尤其適合在 風門擋板的調節控制中應用。
T系列也是氣動長行程執行機構的替代產品。
|
型 號
|
輸出力( N )
|
整機容量( VA )
|
重量( Kg )
|
|
4800TSC2/4800TXC2
|
24000
|
1100
|
86/116
|
|
4800TSC3/4800TXC3
|
33000
|
1100
|
116/146
|
|
4800TSC4/4800TXC4
|
52000
|
1100
|
145/185
|
|
4800TSC5/4800TXC5
|
71000
|
1500
|
154/195
|
注：表中型號為模擬量的普通/防爆型（在型號中的第七位以字母C體現），本產品包含智能型（將C改為D）、無反饋開關型（將C改為K）、有反饋開關型（將C改為P）
4800系列電液執行機構的功能及特點
★ M mac 的油壓集成技術
杰出的液壓傳動設計，極大地減少甚至完全******機械磨損；
極低的維修成本，容易修復；
全封閉內置液壓動力源，無泄漏，無污染；
具有容積補償功能的儲油器；
效率高，同等推力（扭矩）比機械傳動節能 20% 以上；
油壓可調，可以現場調整輸出力或力矩；
耐振動，低噪音，可以在劇烈振動環境中平穩調節；
★ 成熟的 KOSO 控制系統
高控制精度 ；
支持多功能設定：用功能開關任意選擇正、******作；
失效保護的三種狀態（自鎖、全開、全關）選擇；
***小開度限位功能--限制閥門在閥座危險區域附近工作；
關閉速度控制--當閥芯接近閥座時可設定減速，有效防止水錘現象；
輔助接點輸出；
電機保護功能：當被驅動的閥門卡住時，執行機構能自動切斷電機電源；
斷線判斷功能：輸入信號線或反饋信號線斷線時，控制系統輸出報警信號；
剩余油量顯示功能：在顯示屏上可以實時監測液壓系統補償油量的剩余百分比，當剩余油量百分比的數值低于設定的閾值時，可以輸出報警信號
調試簡單、設定方便；
當輸入信號和閥門開度平衡時，液壓系統自鎖，電機斷電節能；
★ 智能型控制模塊特點
觸摸屏式參數設定；
全行程流量特性的選擇及編輯功能；
可設定水錘區域，有效防止水錘效應；
可設定自動、手動、信號失效、水錘區域狀態下的動作速度；
過載保護功能；
一鍵恢復出廠設定；
具有過載保護、驅動異常、輸入輸出信號故障、行程設置不當?shù)榷喾N故障顯示及記錄功能；
★斷電源后執行機構自鎖
★現場自動手動切換功能
★手動機構：手壓泵或手輪
主要技術參數
|
輸入信號
|
DC4～20mA（DC1～5V）或開關信號
|
|
電源
|
單相AC 220 V 50Hz或三相AC 380 V 50Hz
|
|
輸出信號
|
DC4～20mA（負載電阻250Ω以下）
|
環境溫度
|
－10℃～＋60℃，低于－10℃時需安裝加熱器或保溫棉服
|
|
輔助接點
|
開側（設定范圍0～100%）
閉側（設定范圍0～50%）（DC 5-24V，≤150mA）
|
|
自動手動切換
|
現場自動手動 ， 切換裝置
|
|
控制精度
|
0.4～2.0%
|
手動機構
|
手壓泵或手輪
|
|
基本誤差、 回差
|
≤1.0%
|
相對濕度
|
95%以下
|
|
零點調整
|
0～40%
|
環境氣體
|
無腐蝕性氣體
|
|
量程調整
|
25～100%
|
防護等級
|
IP65
|
|
***小 限位調整
|
0～20%
|
防爆等級
|
Ex d ia[ia Ga]ⅡBT4 Gb 或Ex d ⅡBT4
|
|
控制 限位、開關
|
開側、閉側
|
外部配線
|
信號線屏蔽并與電源線隔離
|
|
開度檢測
|
高精度傳感器或開度發訊器
|
電纜尺寸接口
|
普通型 5-M18*1.5；1-M16*1.5
防爆型 2-M25*1.5;4-M20*1.5
|
|
驅動電機
|
AC可逆單相或三相電機
|
安裝方式
|
任意，為維護方便，避免倒置
|
注：1.三相AC220 V及特殊電壓可以特殊訂貨
2.高溫環境下控制箱20米范圍內分體安裝
3.可以實現遠距離自動和手動切換
